MorphpLibJ and BoneJ in Fiji

1.安装插件

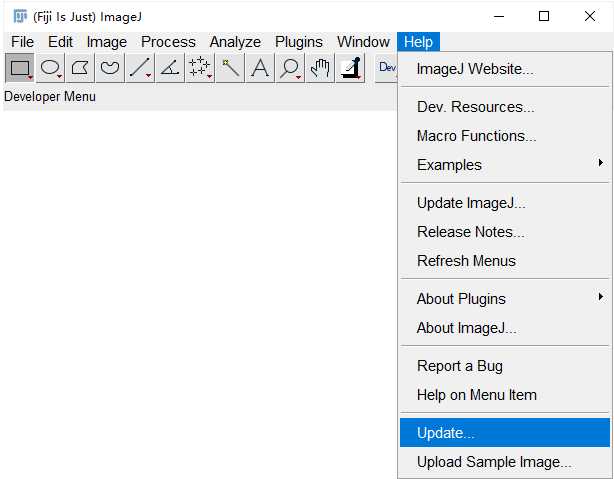

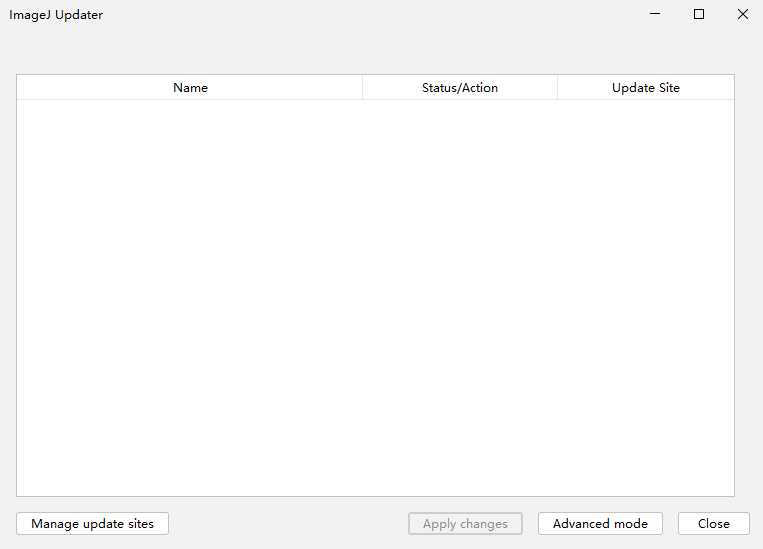

选择 Help / Update/ Manage update sites

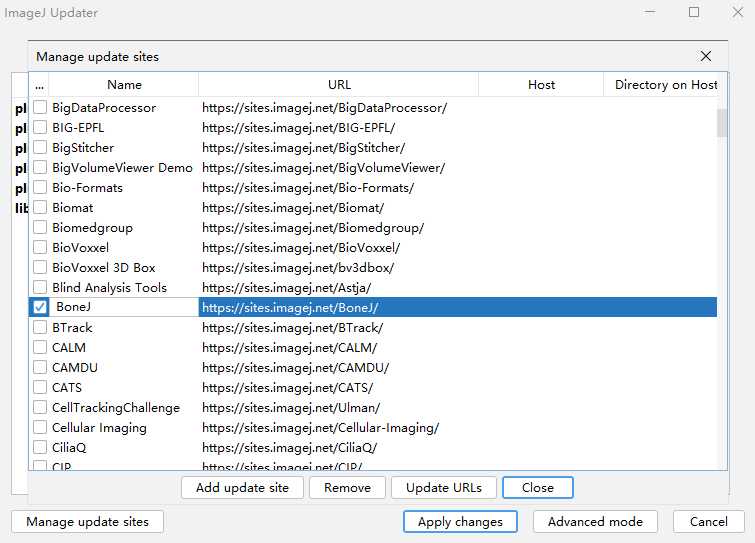

选中想要安装的插件（ MorphpLibJ 和 BoneJ ），选择 Close / Apply changes，插件安装完毕，重启软件。

2. MorphpLibJ的子模块Morphological segmentation分割介孔

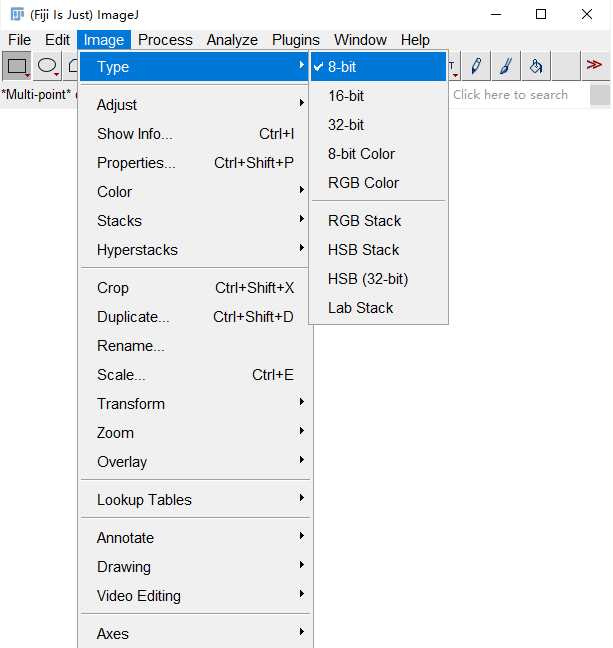

选择 Image / Type / 8-bit 将插入的图片类型转化成8-bit灰度图。

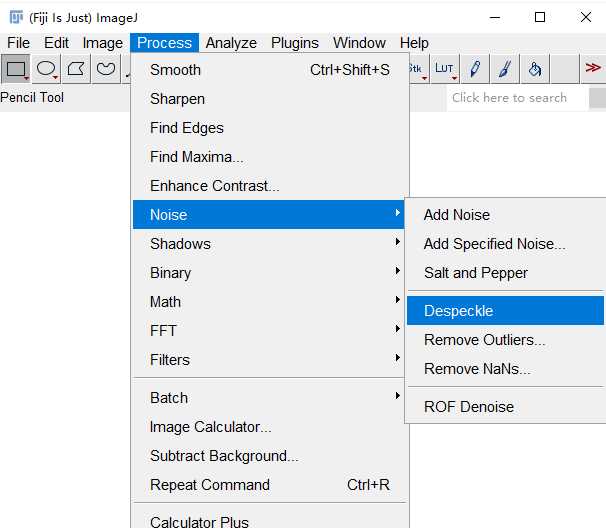

选择 Process / Noise /( Despeckle / Remove Outliers... )对插入的图像进行除杂处理。也可选择 Process / Filters / Median... 进行降噪处理。

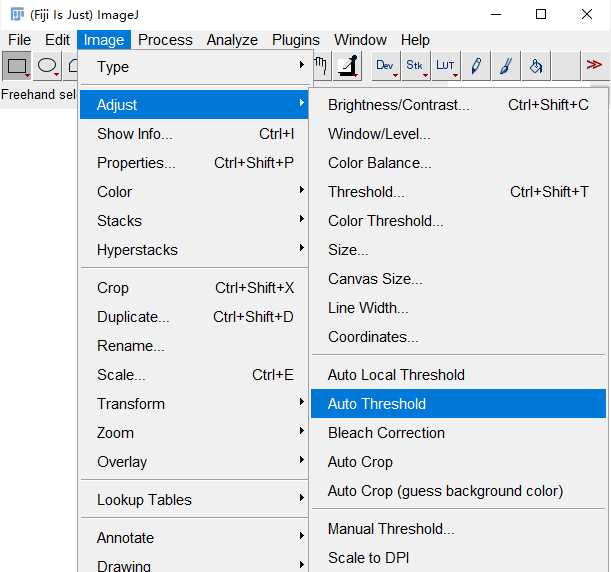

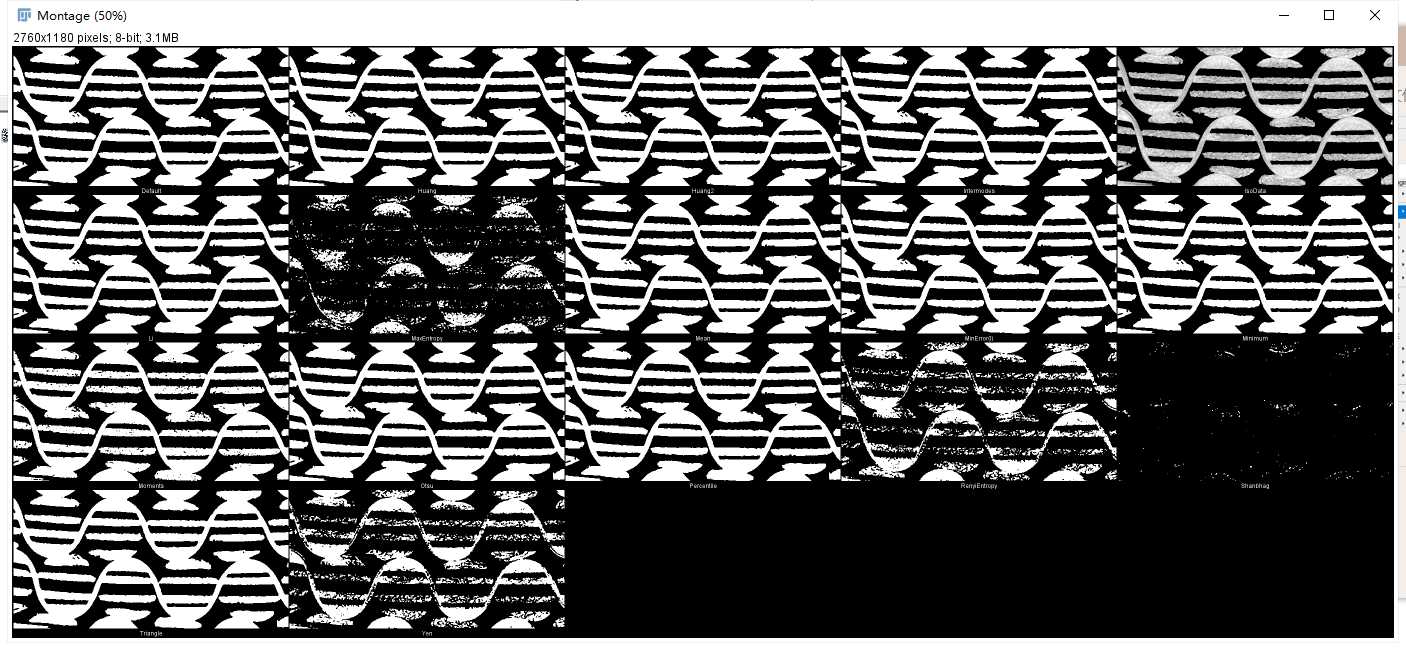

选择 Image / Adjust / Auto Threshold 进行灰度分割，以便将纤维相与空气相分开，下面是Fiji上1种默认算法（默认算法是改进IsoData算法）和16种不同的自动阈值算法的比较。

选择一种合适的算法，在 Image / Adjust / Threshold...中选择，如Otsu。也可通过交互地设置阈值的上下界，从而将灰度图片分割成感兴趣的前景和背景。

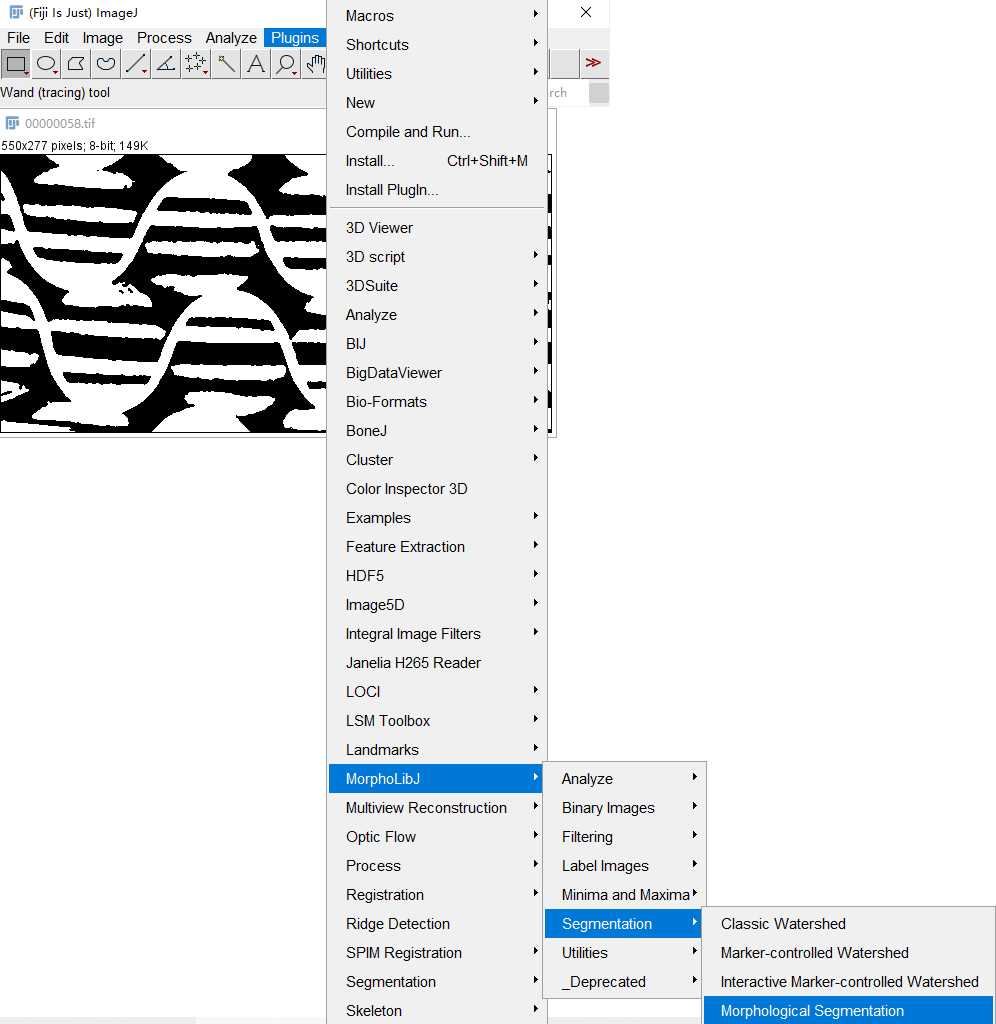

选择插件 Plugins / MorphoLibJ / Segmentation / Morphological Segmentation进行形态学分割。

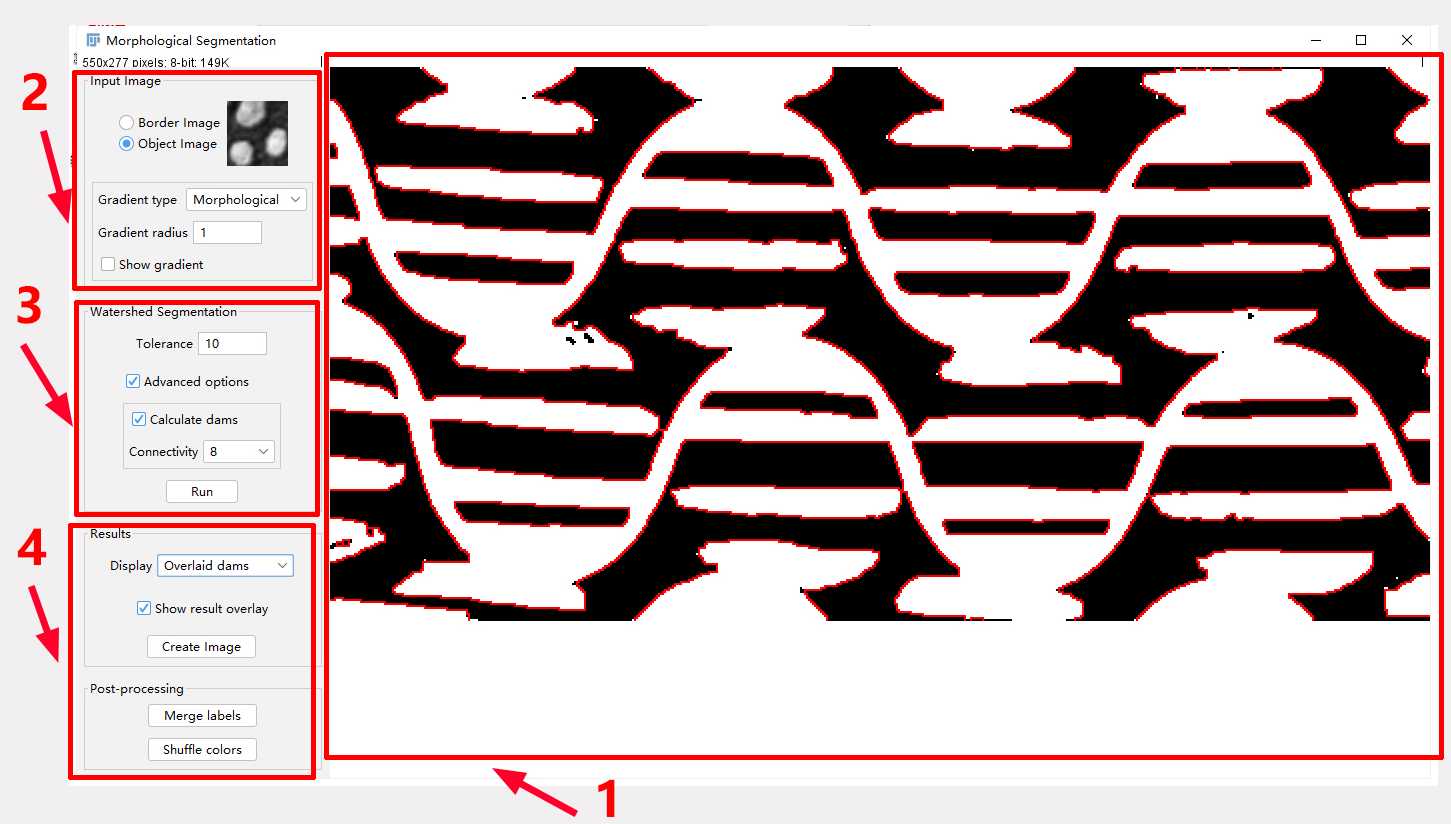

在第二个面板中，研究的图像类型被定义： Border Image / Object Image ，介孔选择 Object Image 类别。此时将激活其他选项，以选择应用于输入图像的类型（ Morphological / Internal / External ）和 Gradient radius （结构元素的像素），用于使用 Watershed Segmentation 。

第三个面板为分水岭分割参数设置面板。

Tolerance :搜索区域最小值的动态强度。增加该值可以减少最终结果中的分割数量，而减少其值则会产生更多的物体分割。（因为我们所处理的图像是二进制的，这个参数并不重要。）

Calculate dams :不勾选此选项，产生没有分水岭线的分割。

Connectivity : 体素连接性（二维为4-8，三维为6-26）。选择非对角线连通性（4或6）通常可以提供更圆角的对象。

最后，点击 Run 开始分割。

第四个面板为结果面板和后处理面板。

在 Display 下拉菜单中，选择特定的分割效果。 Overlaid basins / Overlaid dams / Catchment basins / Watershed lines

Create Image :从面板1所示的结果中提取图像序列。最好是提取 Catchment basins 的结果，只代表被标记的对象（没有原始图像）。

Merge labels :手动合并两个对象。第一个被选中的标签值将被分配给其余被选中的标签共享其颜色。零值标签属于分水岭大坝，因此它在被选中时将被忽略。

Shuffle colors :随机地重新为标签分配颜色。

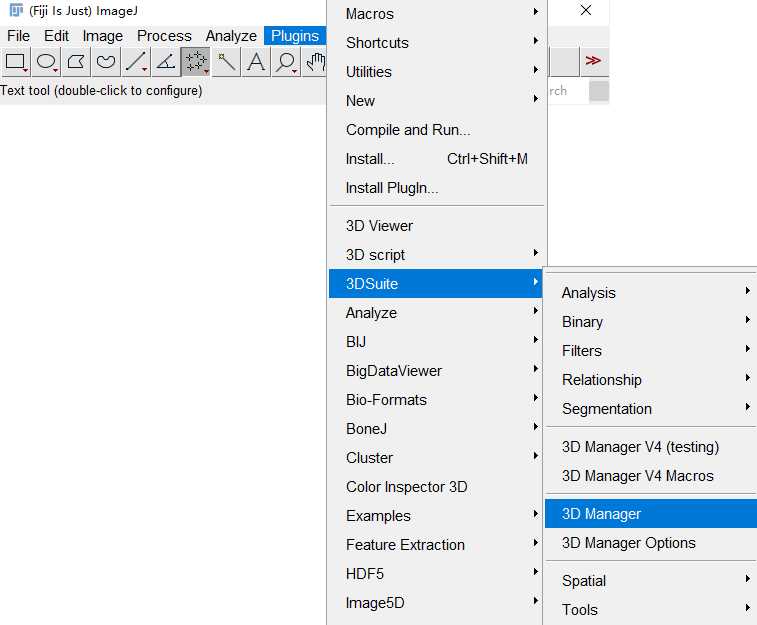

选择Plugins / 3DSuite / 3D Manager 使用FIJI的3D管理器模块。

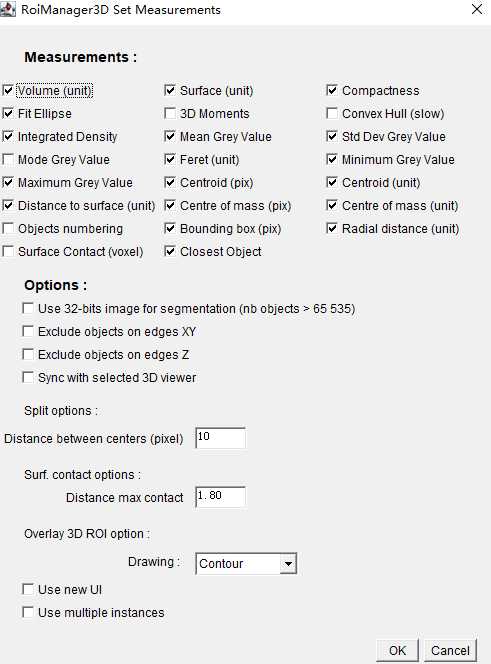

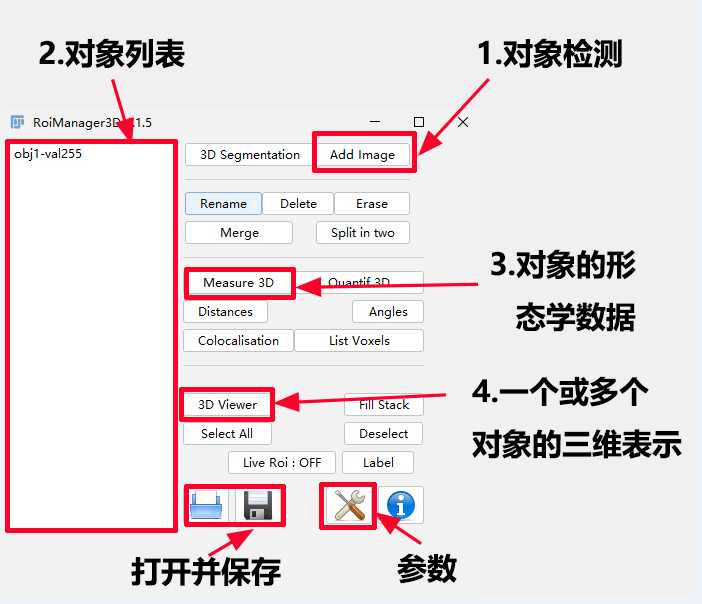

选择 Add Image 分析一连串图像中的所有物体。检测到的物体的列表将出现在面板2中。接下来的所有操作都可以在所有物体上进行，或者只在列表中选定的物体上进行。一旦检测到物体，就可以提取它们的形态学特征。在参数窗口中，选择希望分析的对象的特征。

Measure 3D ：包含选中对象的形态学数据。

3D Viewer ：选择对象的三维表示。

3. BoneJ的子模块Thickness

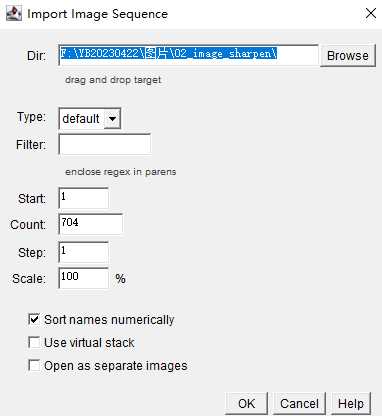

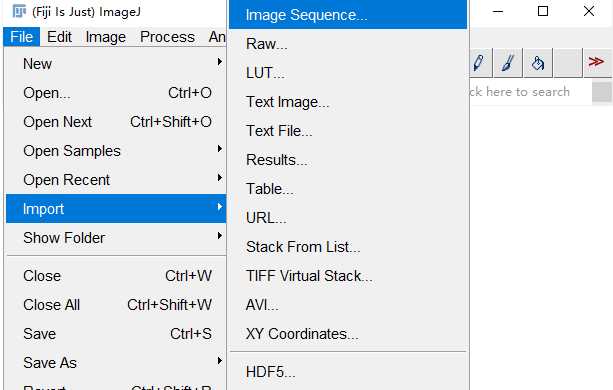

选择 Import / Image Sequence.../ Browse 找到图像所在的目录批量插入图像，点击 OK 。

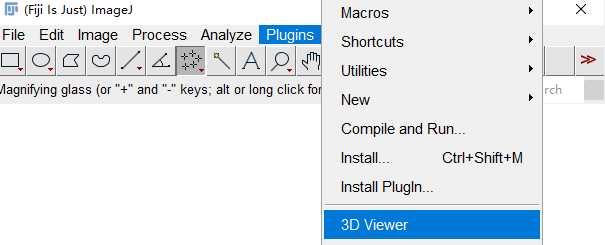

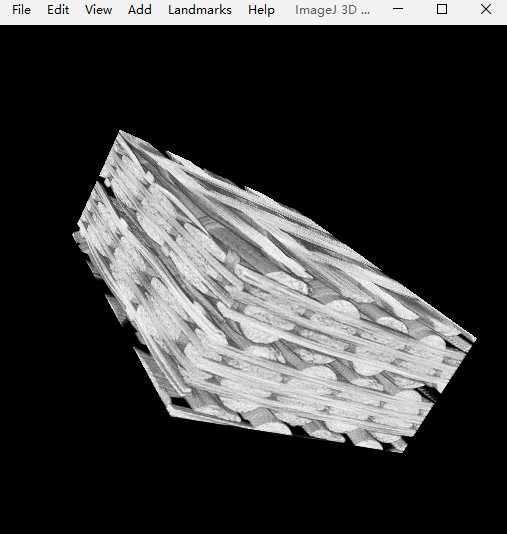

选择 Plugins / 3D Viewer 可以查看图像的3D视图。

重复标题二中的步骤，选择 Process / Noise /( Despeckle / Remove Outliers... )对插入的图像进行除杂处理。也可选择 Process / Filters / Median... 进行降噪处理。

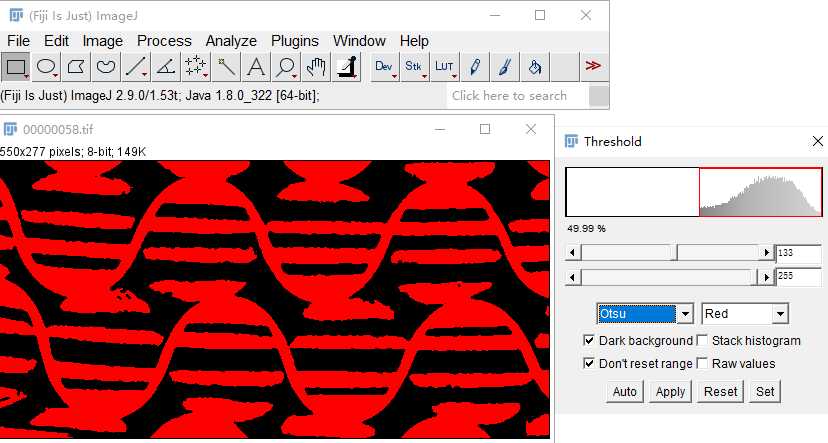

选择一种合适的算法，在 Image / Adjust / Threshold...中选择，如Otsu。也可通过交互地设置阈值的上下界，从而将灰度图片分割成感兴趣的前景和背景。

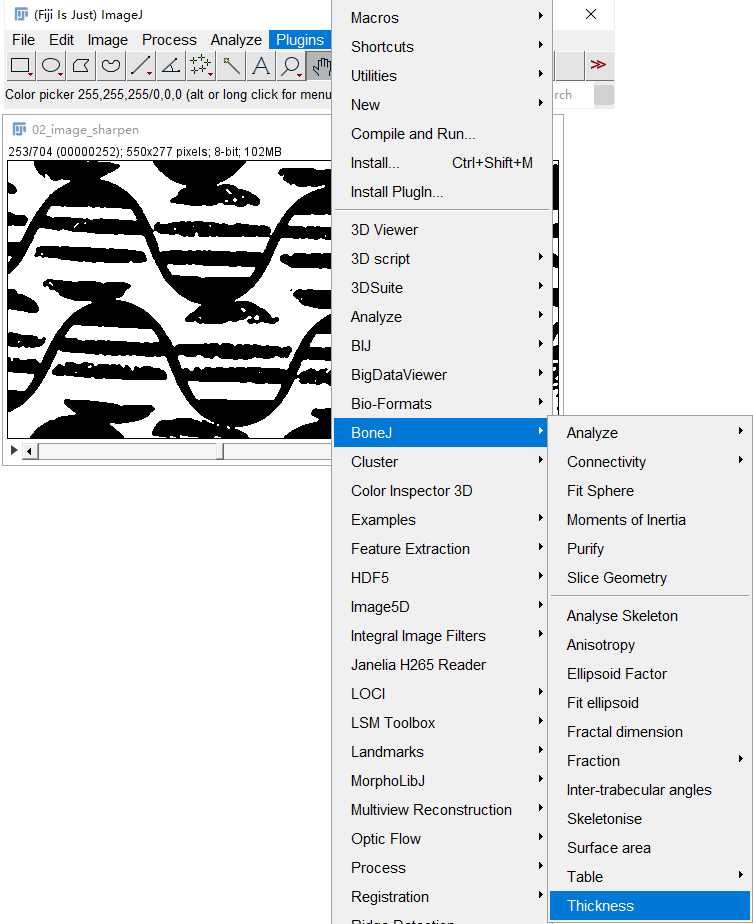

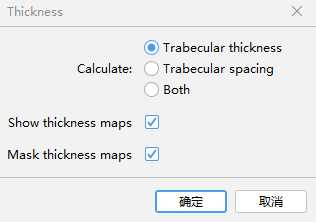

选择 Plugins / BoneJ / Thickness / Calculate / Trabecular thickness 计算介孔厚度，它将某一点的厚度定义为适合该结构并包含该点的最大球体的直径。该插件直接从生成的厚度图中的像素值计算小梁厚度（Tb.Th）和小梁间距（Tb.Sp）的平均值和标准偏差。该插件假定小梁是二值化图像的前景（255）。

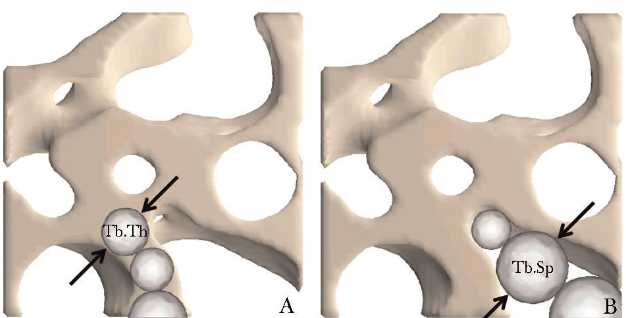

骨小梁厚度(trabecular thickness，Tb.Th)和骨小梁分离度(trabecular separation，Tb.Sp), 是评价骨小梁空间形态结构的主要指标，采用球面拟合法进行计算，在计算Tb.Th时球体拟合对象为骨小梁（前景的厚度），而Tb.Sp拟合对象则是骨小梁之间的间隙（背景的厚度）。

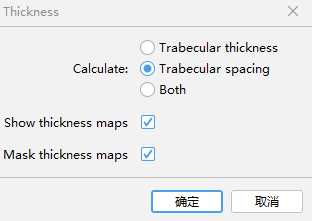

所以想要测量介孔网络的厚度，可以直接选择测骨小梁之间的间隙（trabecular separation，Tb.Sp）（0）

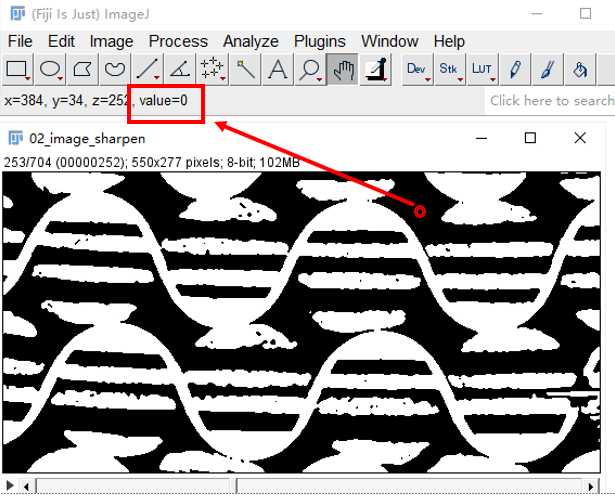

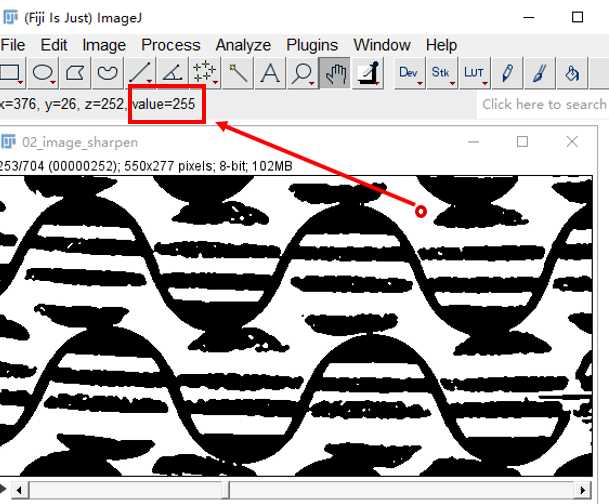

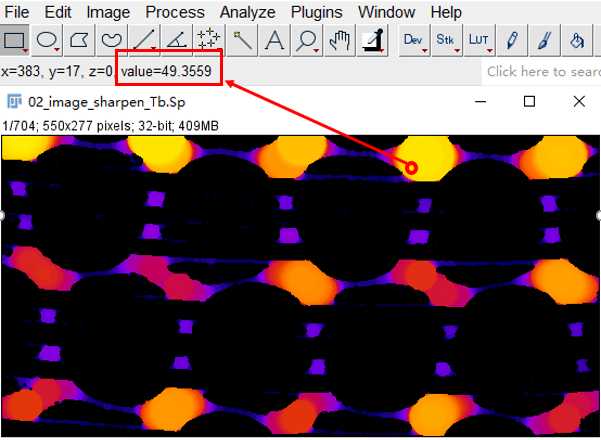

值得注意的是，结果显示的是32位厚度图，其中每个像素值等于该点的厚度。

也可以选择测量骨小梁厚度(trabecular thickness，Tb.Th)（255），但是需要对原图像进行灰度变换。

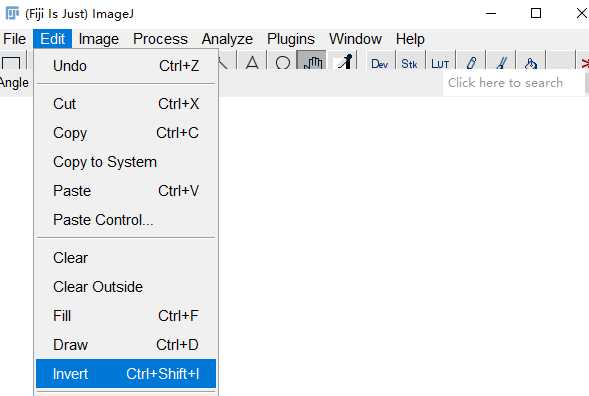

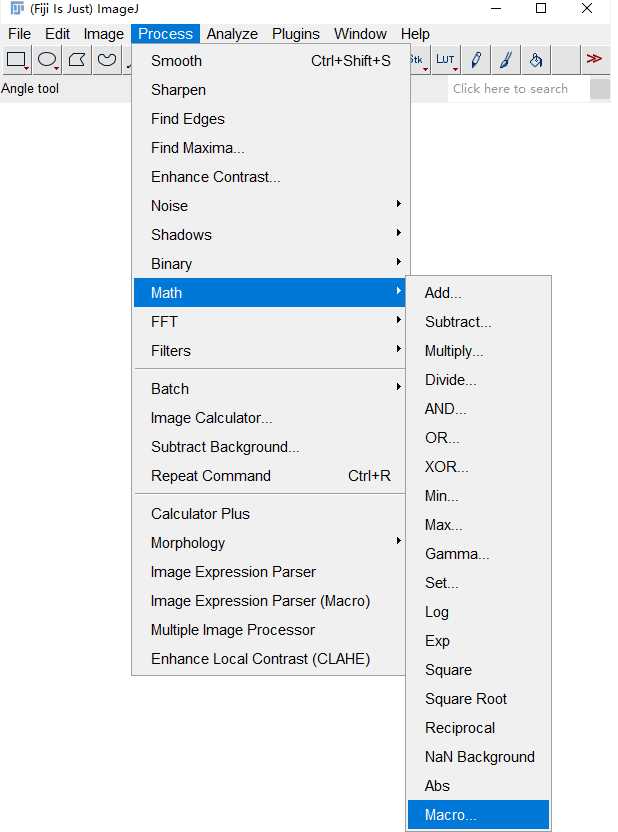

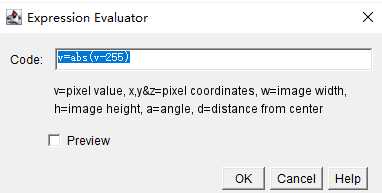

选择 Process / Math / Macro... ，添加公式 v=abs(v-255) 或者也可直接选择 Edit / Invert 进行灰度变换，目的是将介孔变为前景，纤维束变为背景，提取介孔网络。

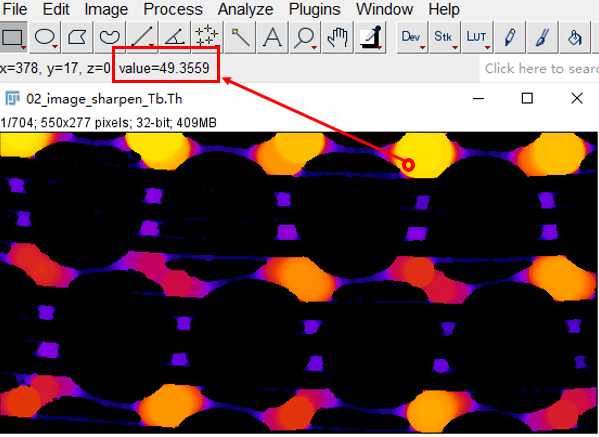

值得注意的是，结果显示的是32位厚度图，其中每个像素值等于该点的厚度。

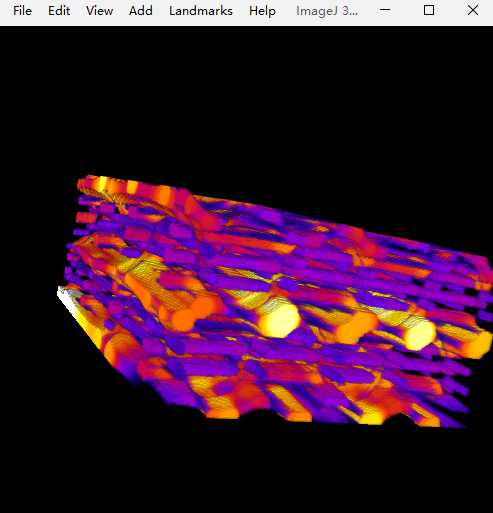

选择 Plugins / 3D Viewer 可以查看生成的厚度图的3D视图。

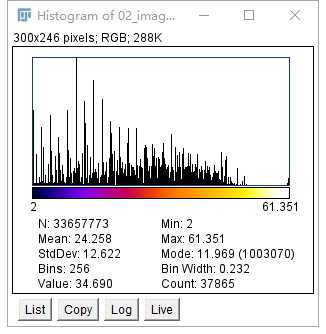

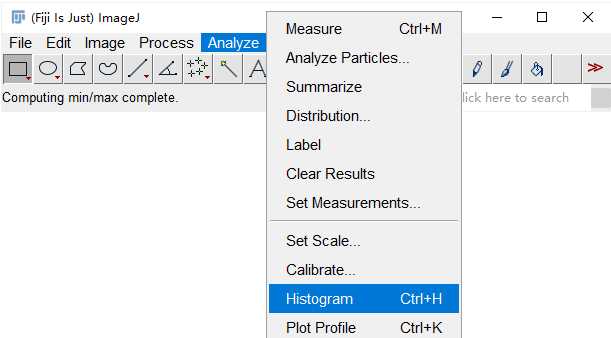

如果想要看到介孔厚度的直方图，选择 Analyze / Histogram ,Histogram 设置面板中的 X min 和 X max 分别代表厚度的最小值和最大值。

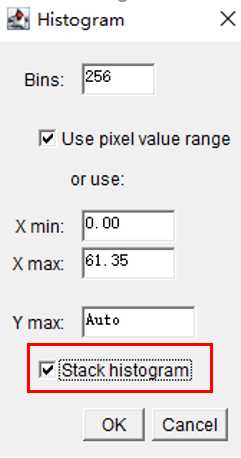

选中 Stack histogram ，点击 Ok 即可生成堆栈柱状图。

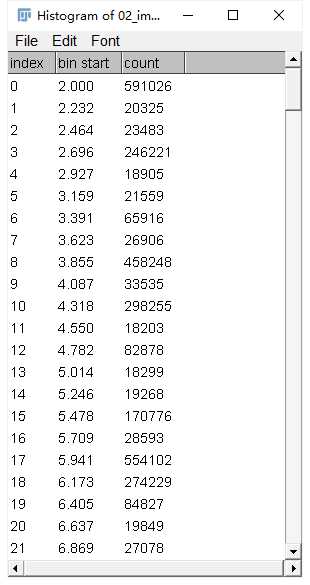

点击柱状图左下的 List 按钮即可得到详细的数据表。

Index ：灰度值

bin start ：厚度值

count ：此厚度值对应体素的个数

背景像素被设置为NaN（非数字），以将其排除在数值分析之外。
